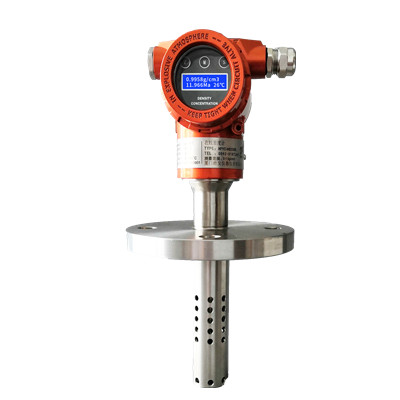

一、产品简介

XFYCMD-1000音叉密度计已广泛用于石油化工行业，酿酒业，食品行业，制药行业和矿物加工（如粘土，碳酸盐、硅酸盐等），具体应用于以上行业中的多产品管道和罐体中的界面检测，搅拌混合物的密度检测，反应釜终点监测，离析器界面检测，测量精度高。音叉密度计可以直接安装于储罐和管线上，其测量的流体粘度可高达20000cP，这是其优于其它同类产品的一个显著特征，而且它还具有极高的性能价格比。

二、工作原理

音叉密度计传感器是根据元器件振动原理而设计，此振动元件类似于两齿的音叉，叉体因位于齿根的一个压电晶体而产生振动，振动的频率通过另一个压电晶体检测出来，通过移相和放大电路，叉体被稳定在固有谐振频率上。当介质流经叉体时，因介质质量的改变，引起谐振频率的变化。

介质的密度与振动频率符合下列数学公式：ρ=K0+K1T+K2T2

式中：K0、K1、K2——液体密度计系数，由实验确定； T——振动周期，μs。

按此公式，通过电子处理单元即可计算出准确的介质密度值。

三、技术特点

音叉密度计，配有基于微处理器的电子转换装置，集信号处理、计算和诊断功能于一身。除了具有令人信服的测量精度和可靠性，它可与PC通过RS485接口直接通讯，在专业用户软件环境下，用户可直接对其进行在线节点配置、故障诊断和数据记录。在测量密度和温度的同时，也可计算出基本密度、°API、白利糖度以及浓度百分比、质量百分比、体积百分比、比重等参数。

四、技术参数

测量范围：0.000– 1.500 g /cm3
标定范围：0.000– 1.500 g/cm3（根据用户选用测量范围来标定）
密度测量精度：±0.005g/cm3
密度重复性：± 0.003 g/cm3

浓度精度: 0.5%

浓度重复性: ±0.8%
操作温度范围：-10℃~+100℃（不同介质温度可选，分为低温、常温、高温型）
最大工作压力：207 bar (3000psi)
流体粘度范围：0–20000cP
温度系数：小于0.1kg/m3/℃(校正后)
内置温度传感器：PT1000
接液叉体材质：316L、哈氏合金C-276、钽、钛、锆、聚四氟乙烯（特富隆）

接液叉体长度:标准130mm,可非标订做各种长度的
供电电源：24VDC
智能信号输出：4-20mA
过程连接：螺纹型、法兰型（标准法兰DN50,也可以订做DN80,DN100等）、卫生型（尺寸可根据现场或用户自行要求定制）
外壳：铝合金
防护等级：IP67
防爆等级： EXdⅡCT6
